系統簡介：

概述：

ALIBUS智能照明產品采用RS485總線技術，技術成熟可靠，安全穩定。開關驅動器具備獨立工作的能力，適用于一些中小型的項目;模塊化設計，可以任意拼接擴展，同時預留I/O口以及Modbus接口，還可以滿足與AcrelEMS企業微電網管理云平臺進行數據交換。

應用場所：

適合于各類智能小區、醫院、學校、酒店，以及體育場所、機場、隧道、車站等大型公建項目的照明控制需求。

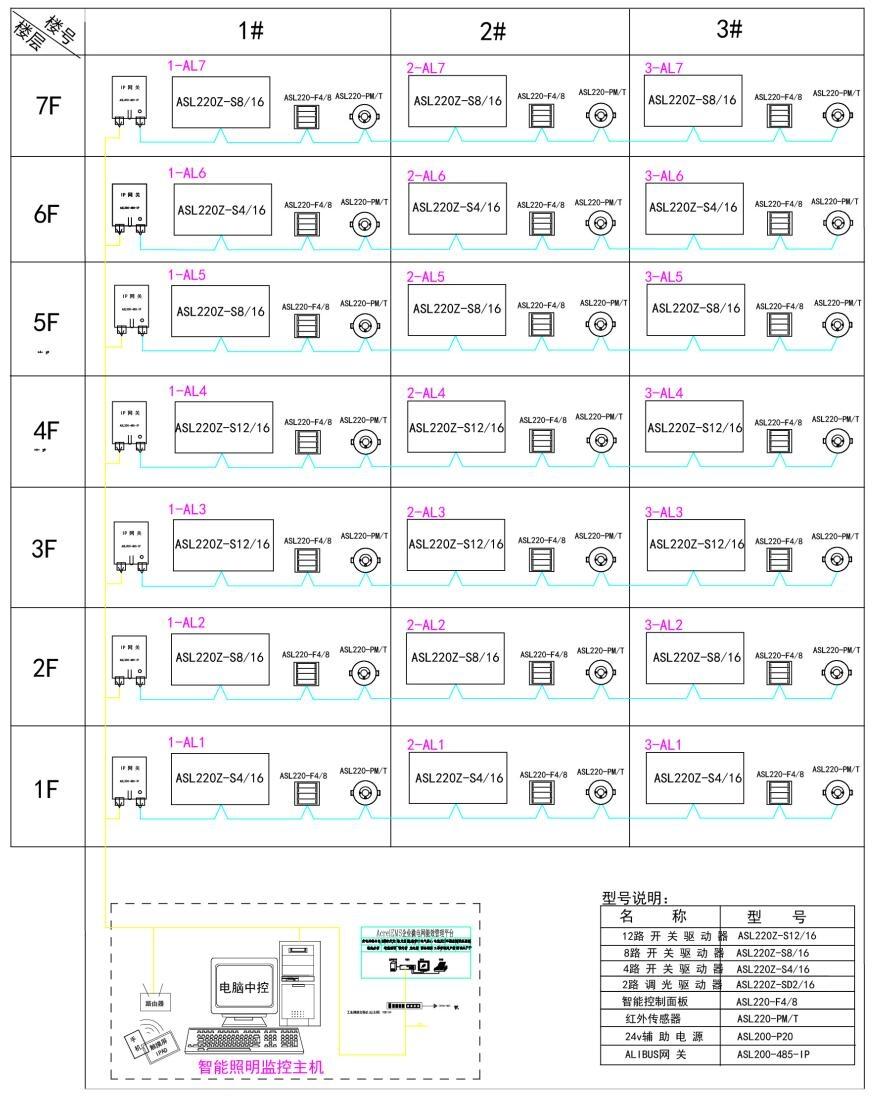

系統結構：

系統功能：

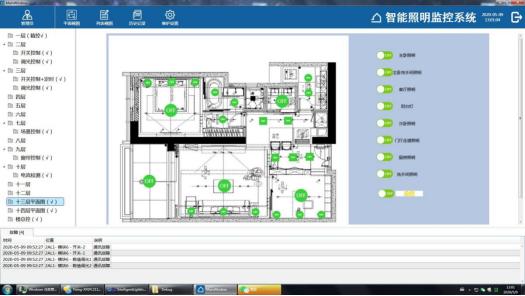

1)實時檢測并顯示各個模塊的在線狀態，反饋現場受控回路的開關狀態，監控界面按照樓層各分區的布局和回路列表來瀏覽。

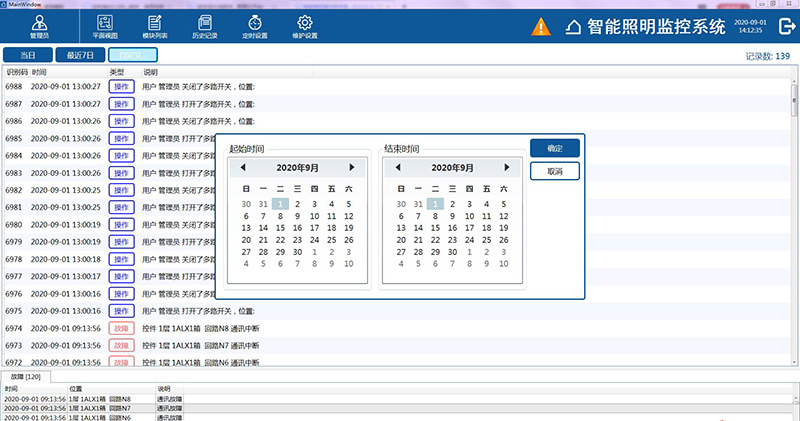

2)當發生模塊離線、網關設備掉線或者狀態反饋和下發控制命令不一致時會(huì )發生故障報警，并將故障報警信息記錄并顯示在界面中。

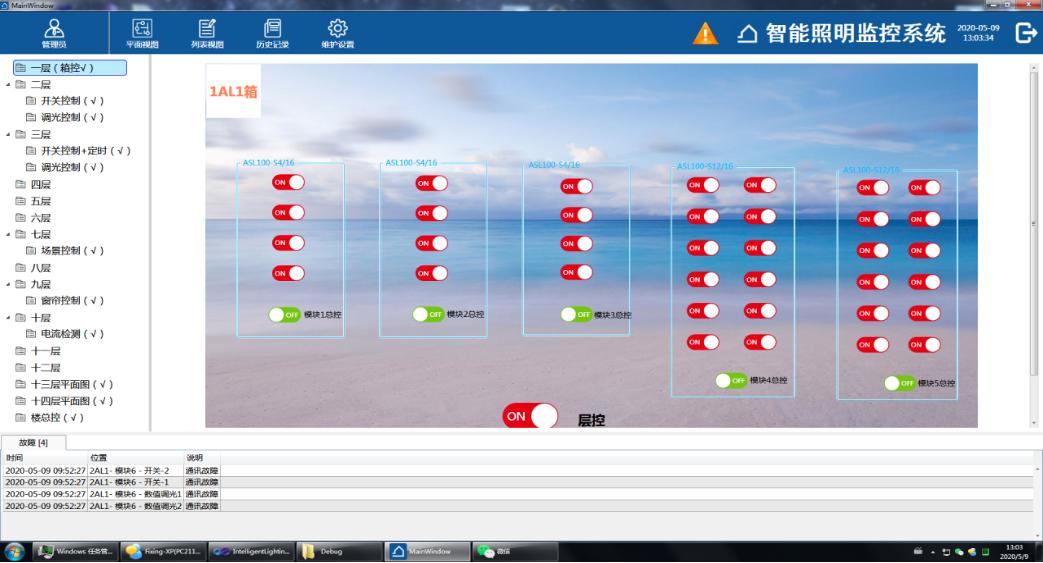

3)可以對單個照明回路實現開關控制;每個模塊、樓層都有相應的模塊控制開關和樓層控制開關，也可以一個模塊或者整個樓層實現開關控制。

4)開關驅動器支持過零觸發功能，負載(燈具)的分合操作僅在交流電過零時進行;可有效減少電磁干擾以及對電網的沖擊，延長燈具與控制裝置的壽命。

5)對每個照明回路可以預設掉電狀態，當照明電源掉電時，開關驅動器會(huì )自動切換到預設的掉電狀態;確保重新上電時燈具的開關狀態是確定與可控的。

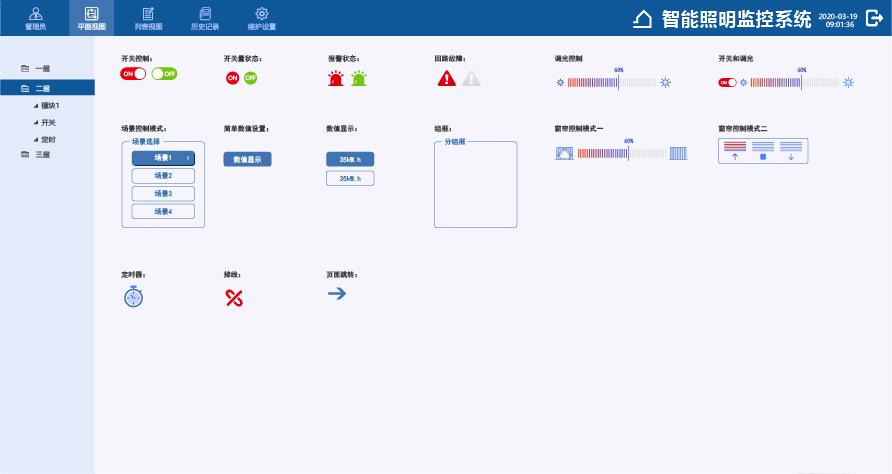

6)拖動調光控件，照明設備從0%到100%進行調光，可以對單個照明回路實現調光控制，調光總控可以對一個模塊的照明回路實現調光控制，也可以對多個照明回路實現調光控制，通過圖標的亮滅狀態反饋現場開關的狀態。

7)點擊場景控件，打開或者關閉對應場景設置，軟件界面上顯示不同的場景模式和場景功能，通過圖標的亮滅顯示對應的場景狀態是打開還是關閉。

8)設置定時時間，確認時間點后，對該事件點執行的動作進行設置，設置燈在設定的時間點亮或者滅。

9)系統可以通過預設的當地經緯度信息，自動計算每天的日升日落時間;根據天文時鐘控制照明開關，實現日落開燈、日出關燈的功能。

10)所有定時控制計劃均可下發保存至驅動模塊;當上位機系統故障或模塊離線時，驅動模塊可以利用自帶的RTC時鐘維持定時控制計劃的正常執行，不影響日常的照明控制效果。

11)系統結構是分布式總線結構;系統內各元件不依賴于其他元件而能夠獨立工作;系統內各元件可以通過程序的設定實現功能的多樣性。

12)預留BA或第三方集成平臺接口，采用modbus、opc等方式。

設備選型：
