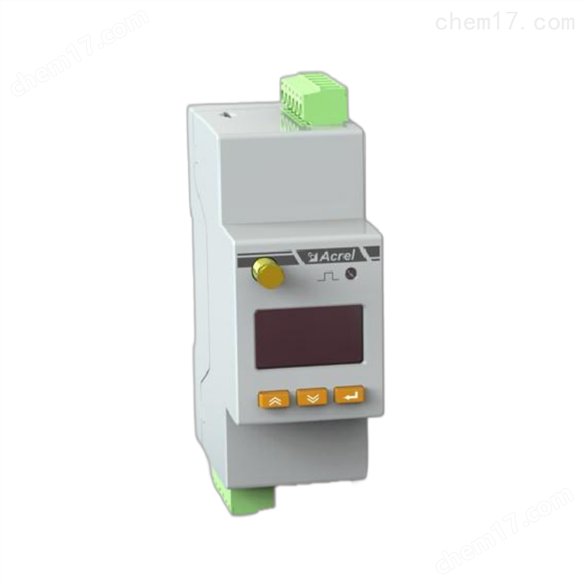

1、安科瑞ADW310無線計量?jì)x表產品概述

　　安科瑞ADW310無線計量?jì)x表主要用于計量低壓網絡(luò )的有功電能，具有體積小、精度高、功能豐富等優點，并且可選通訊方式多，可支持RS485通訊和Lora、4G等無線通訊方式，增加了外置互感器的電流采樣模式，從而方便用戶在不同場合進行安裝使用�？伸`活安裝于配電箱內，實現對不同區域和不同負荷的電能計量、運維監管或電力等需求。

　　2、產品型號規格及功能特點

　　2.1產品命名規則

2.2產品功能特點

3、技術參數

　　3.1電氣特性

3.2環境條件

4、外形尺寸及安裝說明

　　4.1外形尺寸

4.2 RS485通訊端子、脈沖輸出端子

4.3開關量輸入/輸出端子

　　開關量輸入是均采用開關信號輸入方式，儀表內部配備+12V的工作電源，無須外部供電。當外部接通或斷開時，經過儀表開關輸入模塊采集其接通或斷開信息并通過儀表本地顯示。開關量輸入不僅能夠采集和顯示本地的開關信息，同時可以通過儀表的RS485實現遠程傳輸功能，即“遙信"功能。

　　開關量輸出為繼電器輸出，可實現“遙控"和輸出。

4.4測溫端子

4.5接線說明

5 常見故障排查

　　5.1 儀表 RS485 組網通訊故障。

　　排查建議：請先確認 RS485 接線有沒有松動、AB 接反等問題，然后通過按鍵查看表內通選參數，如地址、波特 率、校驗位等是否設置正確。

　　5.2 儀表無線通訊故障。

　　排查建議：請先使用 USB 轉 485 串口線與儀表 RS485 接口相連，通過通訊讀取表內參數，確認表內參數與上端主 站無線配置是否相同（頻道與擴頻因數），若不同，請修改儀表無線參數與主站一致后再重新測試；若相同，則 有可能是儀表與主站相距太遠或現場干擾嚴重，此時可嘗試使用外置吸盤天線，或者考慮就近新增無線主站，再 行測試。
