銀行業安全用電云平臺

發布來源：http://www.asoct.cn/supply/35.html 發布時間：2021/10/25 0:00:00

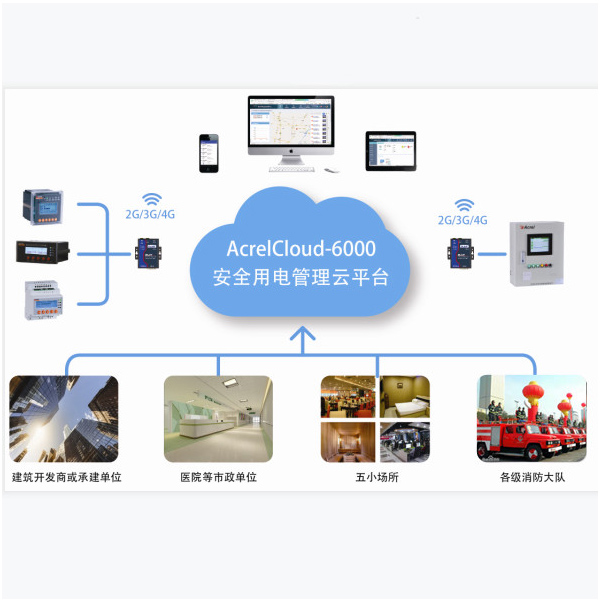

銀行用電安全云平臺通過采集設備的數據，能夠對現場的電壓、電流、溫度、電弧等進行實時監測并進行數據分析，并對被保護線路的過壓、過載、過流、過溫、欠壓、打火、缺相、設備不在線等情況進行預警，系統在發現電氣火災預警時，信息可多種途徑及時通知相關單位處理，確保用電線路系統安全。

云平臺結構

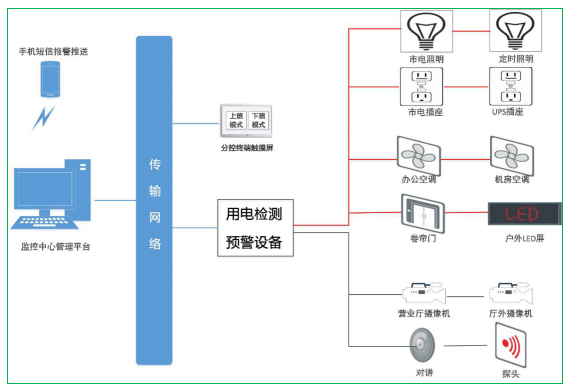

1. 銀行網點用電系統架構

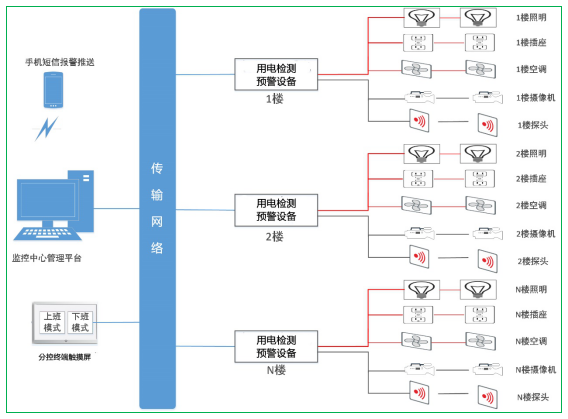

2. 銀行辦公大樓用電系統架構

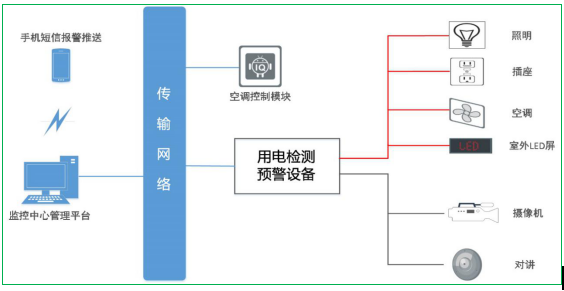

3. 自助銀行用電系統架構

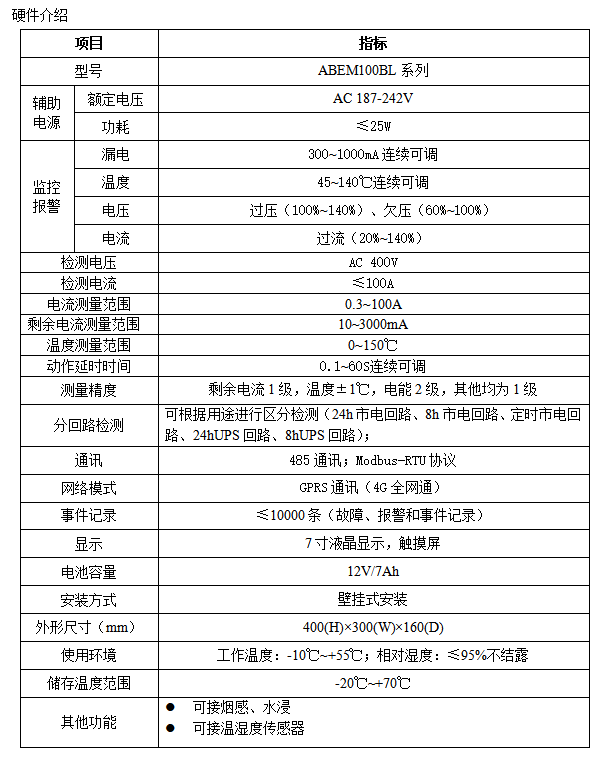

云平臺功能

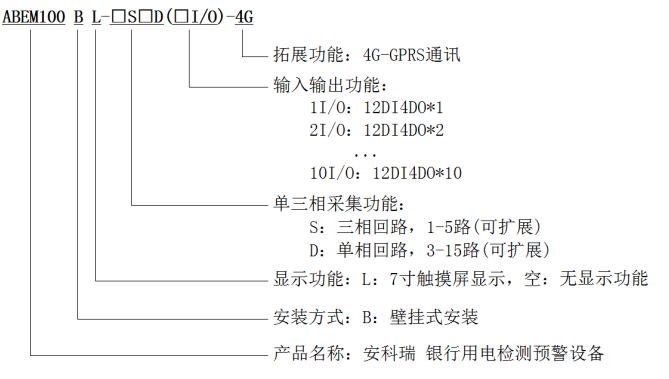

l 可檢測5路三相回路或15路單相回路（可單三相組合）；

l 可檢測回路的漏電、溫度、電壓、電流、電能等電參量；

l 當設備發生漏電過大、過溫、過流、過載、過壓、欠壓、設備不在線等會(huì )發生報警；

l 設備可通過4G信號上傳至云平臺；

l 設備可通過觸摸屏本地顯示與操作；

l 現場主電斷電后，設備備電可保持工作≥3h；

l 設備可選配煙感、水浸、溫濕度等功能；

l 當現場有故障電弧時，可接入該設備，該設備可外接故障電弧數量≤15臺；

l 設備可設置8小時回路、24小時回路和定時回路，根據回路的不同屬性進行報警；（例：上班時間，過流、過壓報警等；下班時間，非正常用電報警）

云平臺配置

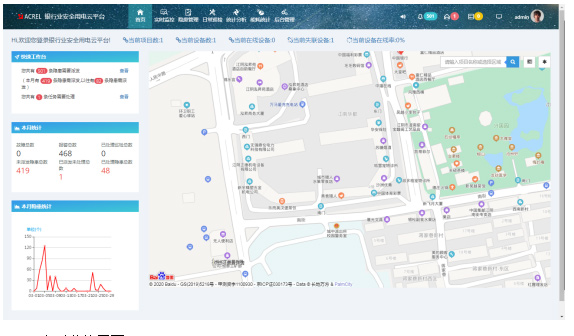

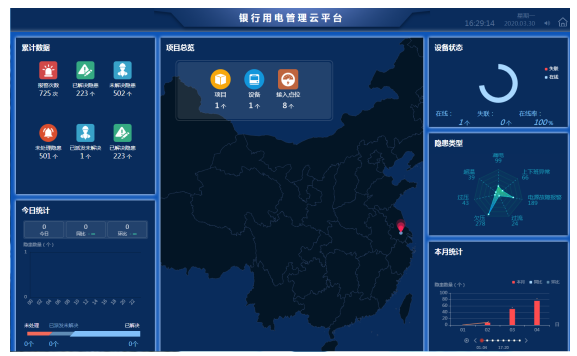

1. 首頁界面

平臺首頁能顯示用戶所管轄的場所及對應的概況信息。包括場所的個數，安裝設備的數量及情況，報警的數目等。針對各個場所，顯示具體的地圖位置，方便用戶進行查看和巡查。

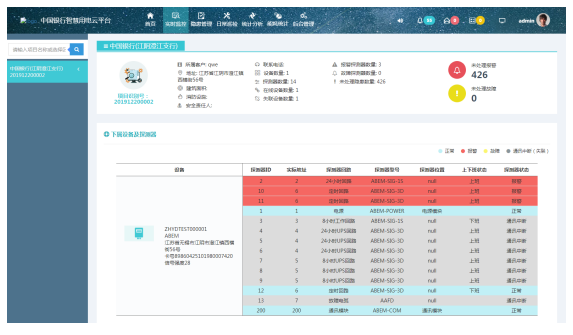

2. 實時監控界面

實時監控頁面平臺能顯示設備在線狀態，能顯示設備各個回路的類型，監控區域，回路狀態，回路的上下班狀態。

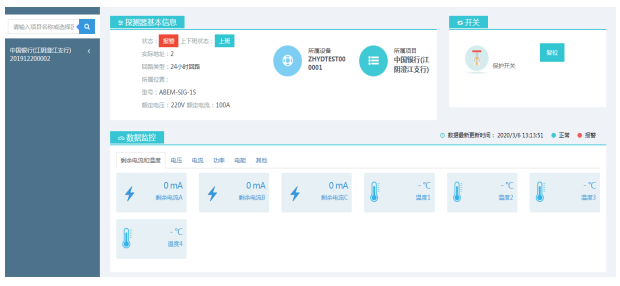

3. 回路詳細信息界面

針對每個回路，我們可以查看回路的基本信息，采集的實時數據，歷史數據及上下班狀態。

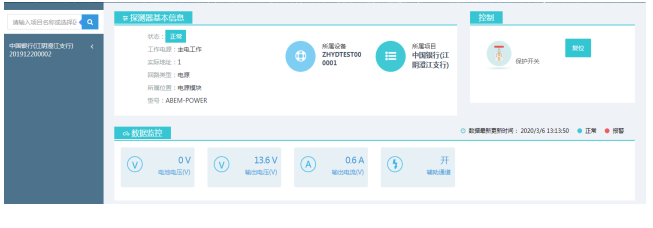

電源回路可以查看電源主備電工作狀態，電池電壓，輸出電壓，輸出電流，輔助通道等參數，電源工作狀態異常會(huì )產生報警。

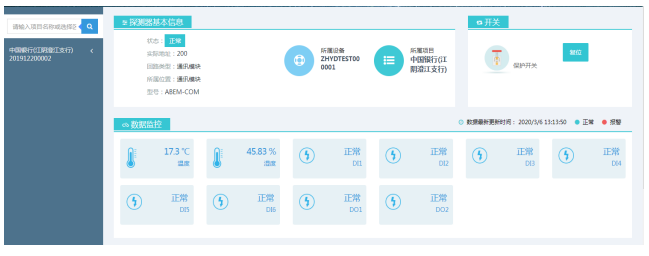

通訊模塊可以監測溫度，濕度，4路DI、2路DO參數。

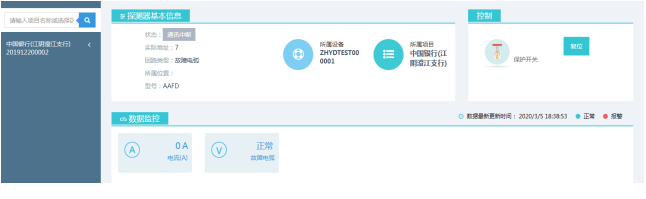

故障電弧回路可以監測線路是否有電弧報警。

采集回路可劃分為定時回路，24小時回路，24小時UPS回路，8小時回路，8小時UPS回路五個類型，每個回路可以區分單相和三相，可以監測剩余電流，溫度，電壓，電流，功率等參數。

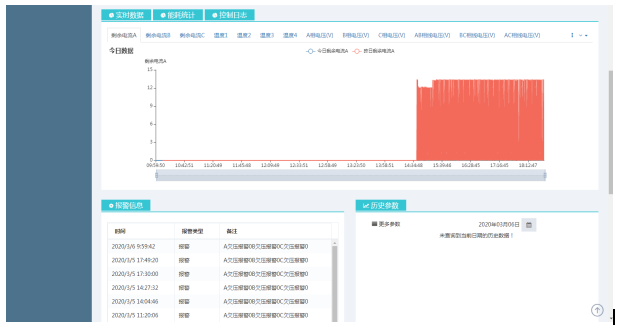

實時監控界面可查看當前回路的歷史數據曲線和報警記錄。

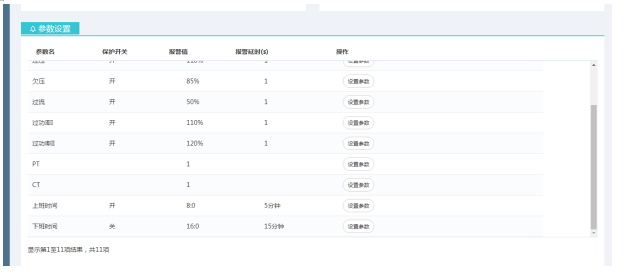

針對每一個回路，平臺能夠設置報警參數及報警開關。當可能出現工作時間調整等情況，平臺能夠靈活地對每個獨立的回路設置上下班時間，延時時間及對應的開關。

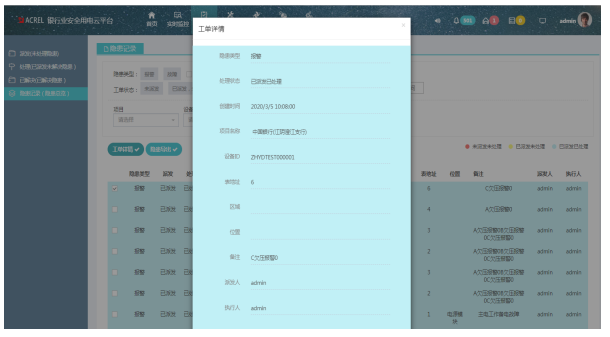

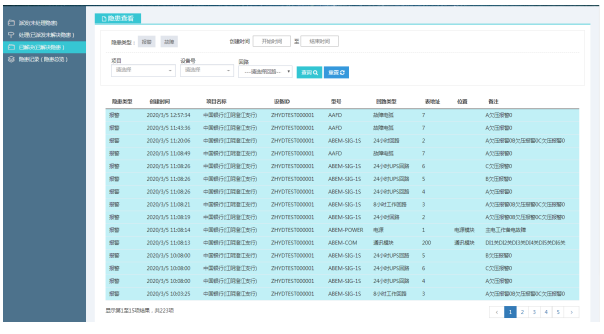

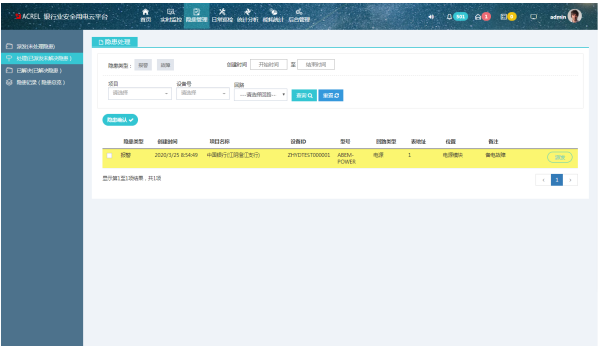

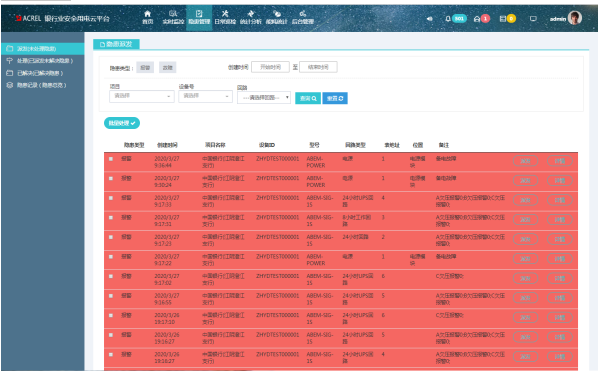

4. 隱患界面

隱患界面我們從報警查詢，分派，處理，查看過程。形成一個閉環，方便客戶追蹤整個流程。隱患巡查提供多種方式查看未進行處理的隱患。隱患派發針對未處理的隱患，對隱患派發到個人，設置處理完成節點，及時通知人員進行處理。隱患處理界面，收到任務的人員能對這個隱患進行處理，包括寫明原因和上傳現場圖片等。隱患記錄界面，能夠查看處于各個節點的隱患記錄，把握整個平臺的隱患概況。
