產品簡介：

功能：

AM5SE-IS防孤島保護裝置主要適用于35kV、10kV及低壓380V光伏發電、燃氣發電等新能源并網供電系統。當發生孤島現象時，可以快速切除并網點，使本站與電網側快速脫離，保證整個電站和相關維護人員的生命安全。

應用范圍：

適用于35kV、10kV及低壓380V光伏發電、燃氣發電等新能源并網供電系統

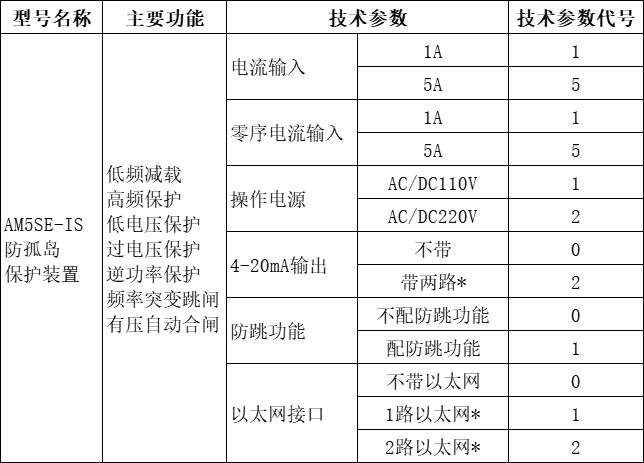

訂貨范例：

具體型號：AM5SE-IS 512011

技術要求：防孤島保護;電流輸入5A;零序電流輸入1A;操作電源AC/DC220V;不帶4-20mA輸出;配防跳功能;不帶以太網接口

通訊協議：RS485接口 Modbus/RTU協議或103規約可設置

輔助電源：DC 220V

產品功能：

保護功能

● 三段式過流保護(可經低電壓閉鎖、可帶方向閉鎖)

● 反時限過流保護(可經低電壓閉鎖)

● 兩段式零序I01過流(可帶方向閉鎖)/I01反時限過流保護

● 兩段式零序I02過流(可帶方向閉鎖)/I02反時限過流保護

● 低電壓跳閘

● 低電壓告警

● 過電壓保護(跳閘/告警)

● 零序過壓保護(跳閘/告警)

● 逆功率保護

● 頻率保護(低頻減載/高頻保護)

● 頻率突變跳閘

● 有壓自動合閘

● 重合閘

● 后加速過流保護(可經低電壓閉鎖)

● 過負荷告警

● 過負荷跳閘

● PT斷線告警

● 控制回路斷線告警

● FC回路配合的過流閉鎖功能

● 非電量保護(跳閘/告警)

● 檢同期

● CT斷線告警

● 檢修狀態閉鎖

監控功能

● 獨立操作回路，可適應0.25A-5A開關跳合閘電流

● 20路有源開關量輸入

● 10路無源繼電器輸出

● I, U, P, Q, PF, Fr, Ep, Eq 等電參量測量

● 2路4-20mA變送輸出

通訊功能

● 2路RS485串行通訊接口，支持Modbus-RTU、IEC60870-5-103規約

● 2路以太網接口，支持 TCP Modbus-RTU和 TCP IEC60870-5-103規約

其他功能

● 故障錄波功能，保護動作時觸發錄波，可錄故障前8周波、故障后4周波

● IRIG-B格式對時

技術參數：

注：“*”表示可選附件，需要另外增加費用。

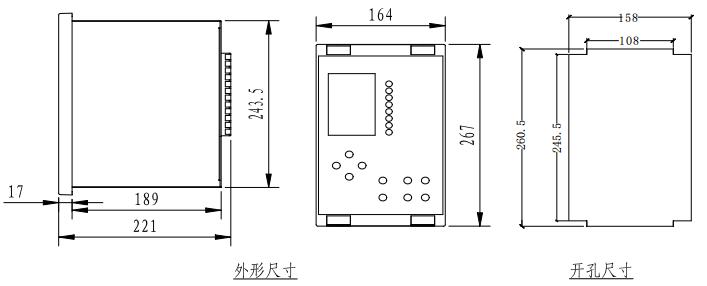

產品尺寸：

注：1、方孔尺寸為 245.5*158;

2、開孔尺寸以毫米為單位。

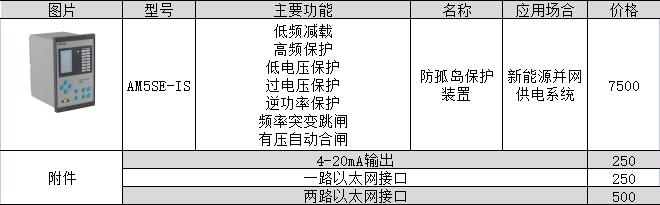

產品報價：
